Релейный модуль для ЦАПа

СВК
Published

Начну, пожалуй, серию публикаций о построении (сборке) звукового устройства, в простонародии именуемого ЦАП (цифро-аналоговый преобразователь). Задумка сделать устройство позволяющее выводить звук с компьютера или телефона различными путями на пред-усилитель. Строить решил на готовых (почти) модулях с алиексперсса, т.е. что-то будет собираться из наборов, что-то готовое ввиде плат, а что-то сделано с нуля. В состав устройства входят: USB-S/PDIF-Coaxial модуль, Bluetooth модуль, блоки питания на 5В, 12В, 15-0-15В, Пара ЖК экранчиков LCD1602, и так далее по мелочи.

Управление (переключение выходов, подключение питания, индикация режимов работы, спектроанализатор) будет осуществляться микроконтроллером Arduino Nano.

В конструкции сего устройства, первоначально, планировал применить готовые релейные модули на 5В. Но, как показала тестовая эксплуатация, если для подключения питания различных частей (плата bluetooth приемника к примеру) они годятся, то для переключения звукового выхода - нет. После пары тройки дней прогонов, начал пропадать один канал. И пока не постучишь по релюхе звука нет. Оказывается влияет материал контактов реле (раньше как-то про это не задумывался).

Пришлось купить другие реле (из бюджетного сегмента) якобы предназначенные для применения в телекоммуникационных устройствах. Поискал, почитал, посравнивал и остановился на этих. Посмотрим как оно в итоге будет.

Транзисторы взял КТ315Б, так как они есть в наличии, в принципе можно взять любые N-P-N проводимости подходящие по параметрам.

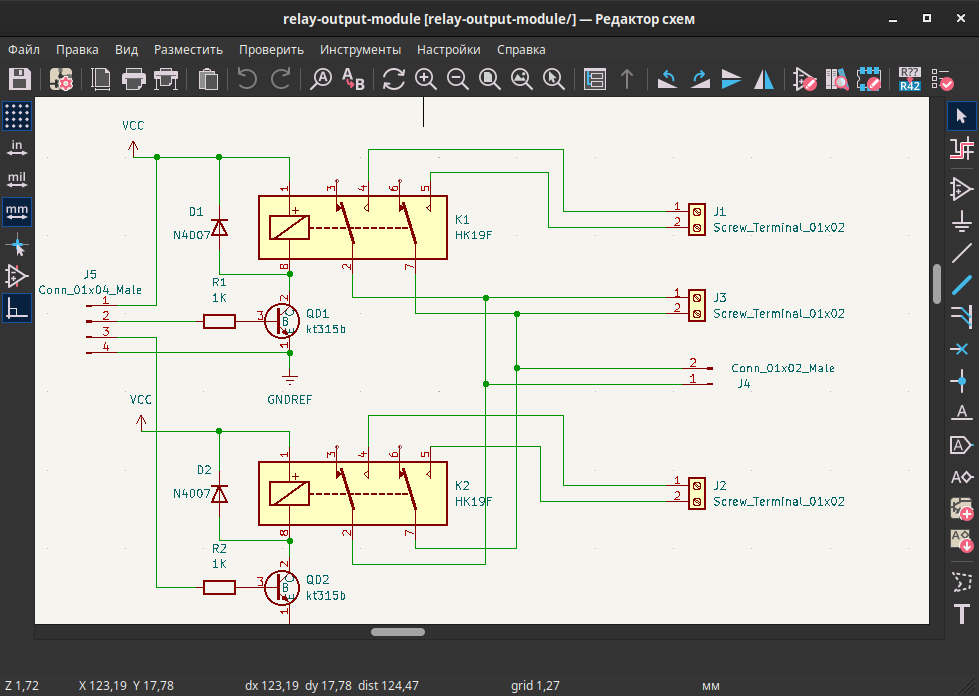

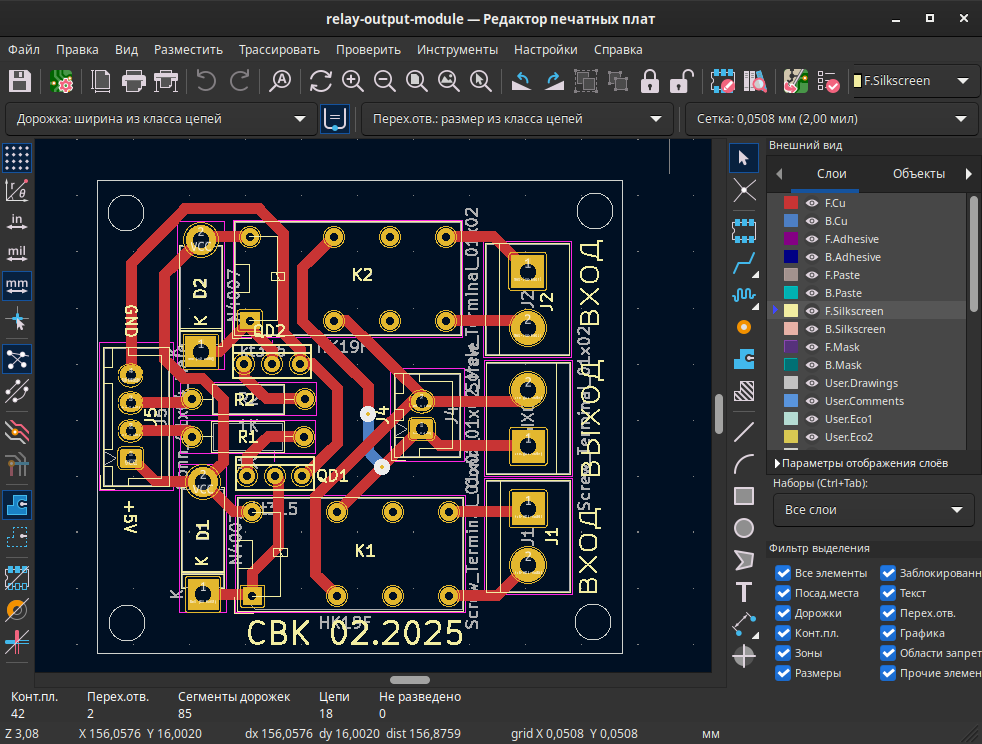

Схему и плату нарисовал в KiCAD.

relay<em>module</em>scheme.png

relay<em>module</em>pcd.png

Плату делал методом ЛУТ:

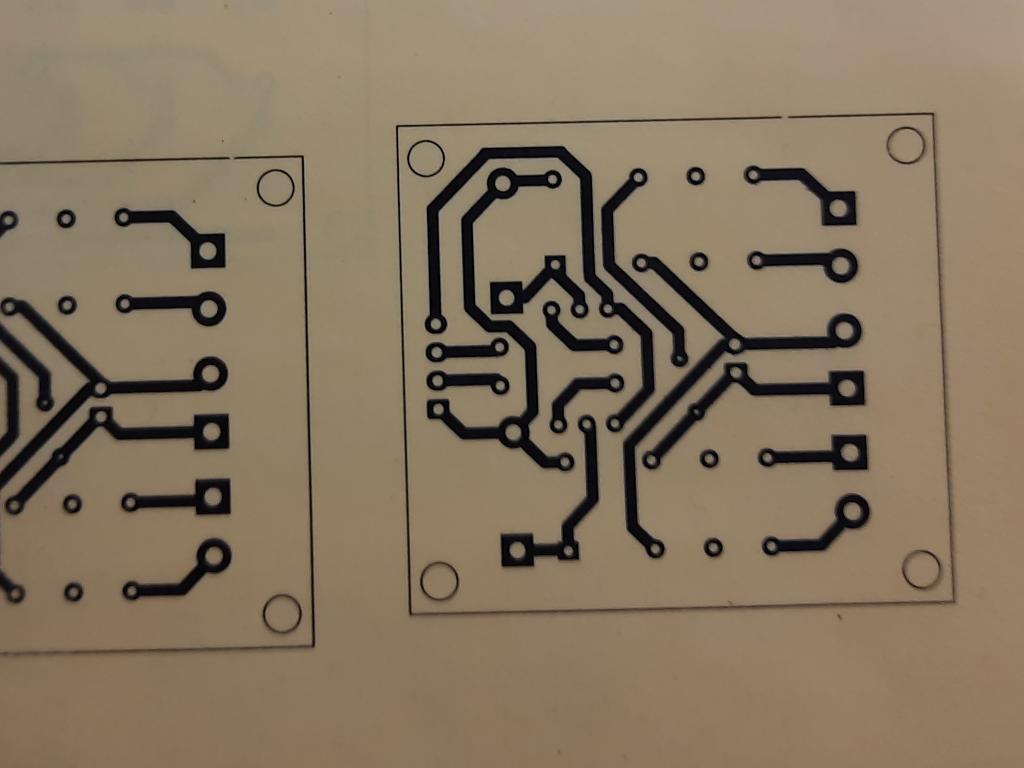

Сперва печатаем на вощенoй бумаге

relay<em>module</em>pcb1.png

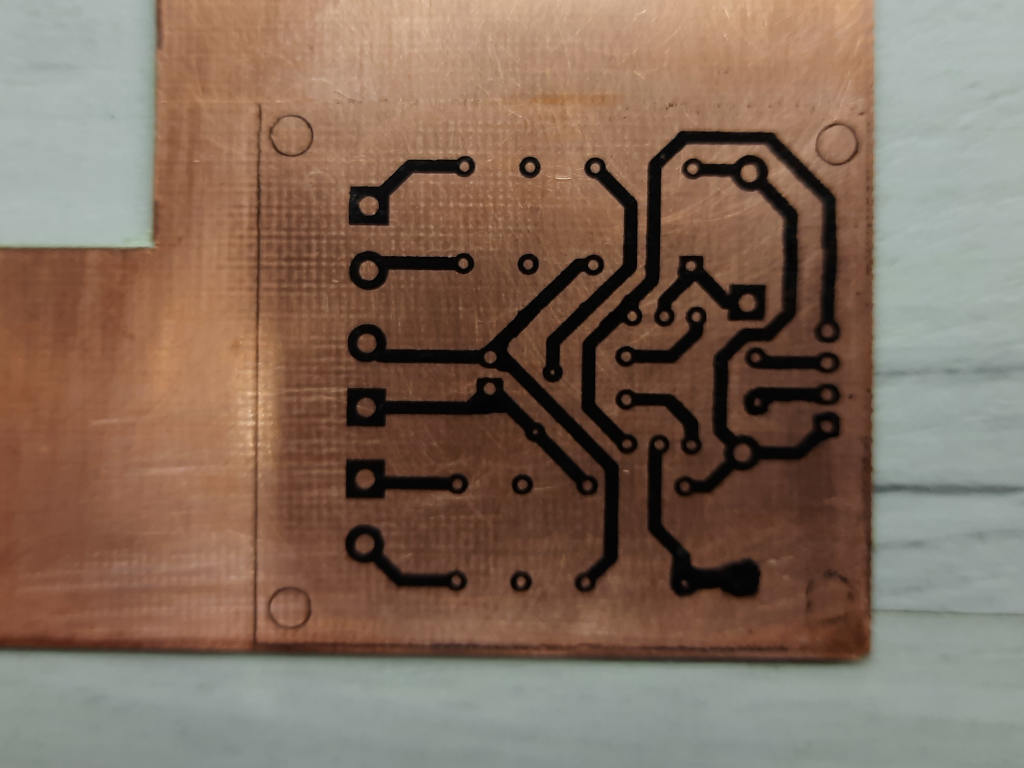

Переносим тонер на отшлифованную и обезжиренную поверхность стеклотекстолита

relay<em>module</em>pcb2.png

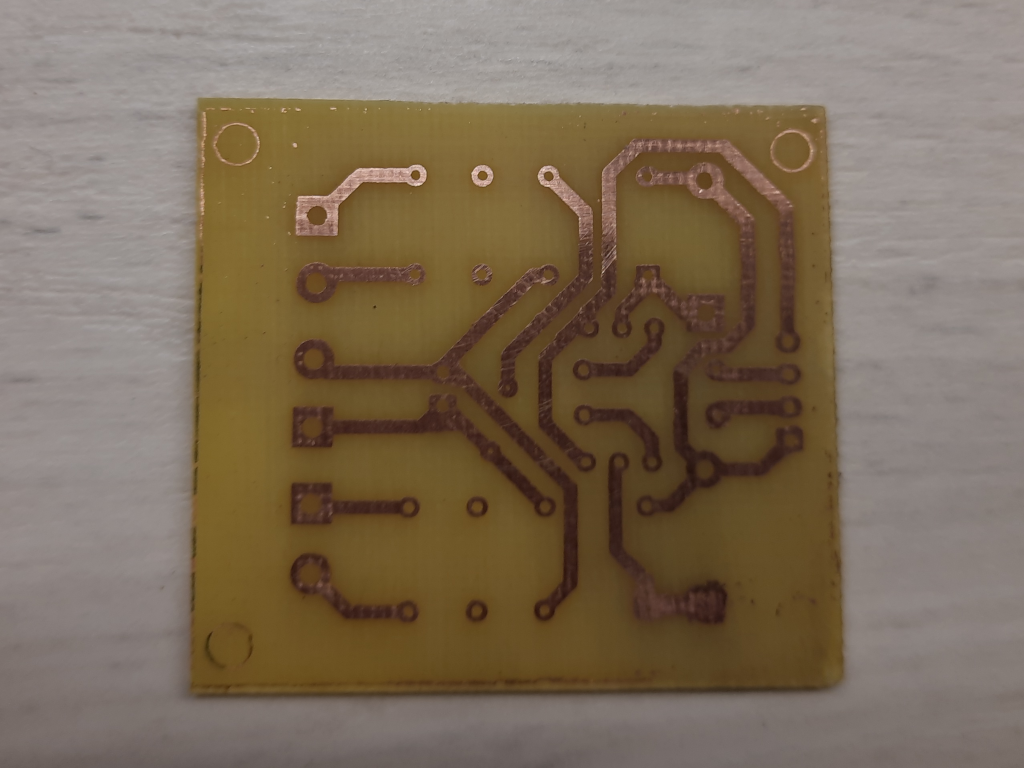

Травим в растворе перекиси водорода, лимонной кислоты и соли

relay<em>module</em>pcb3.png

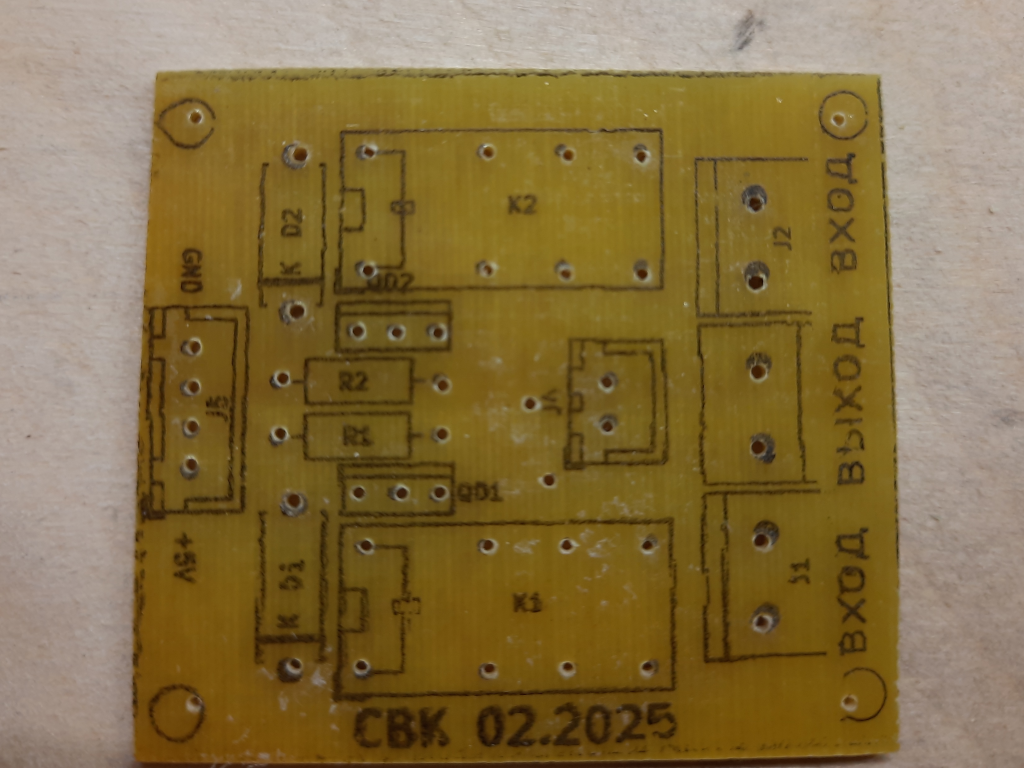

Переносим "шелкографию" на лицевую сторону

relay<em>module</em>pcb4.png

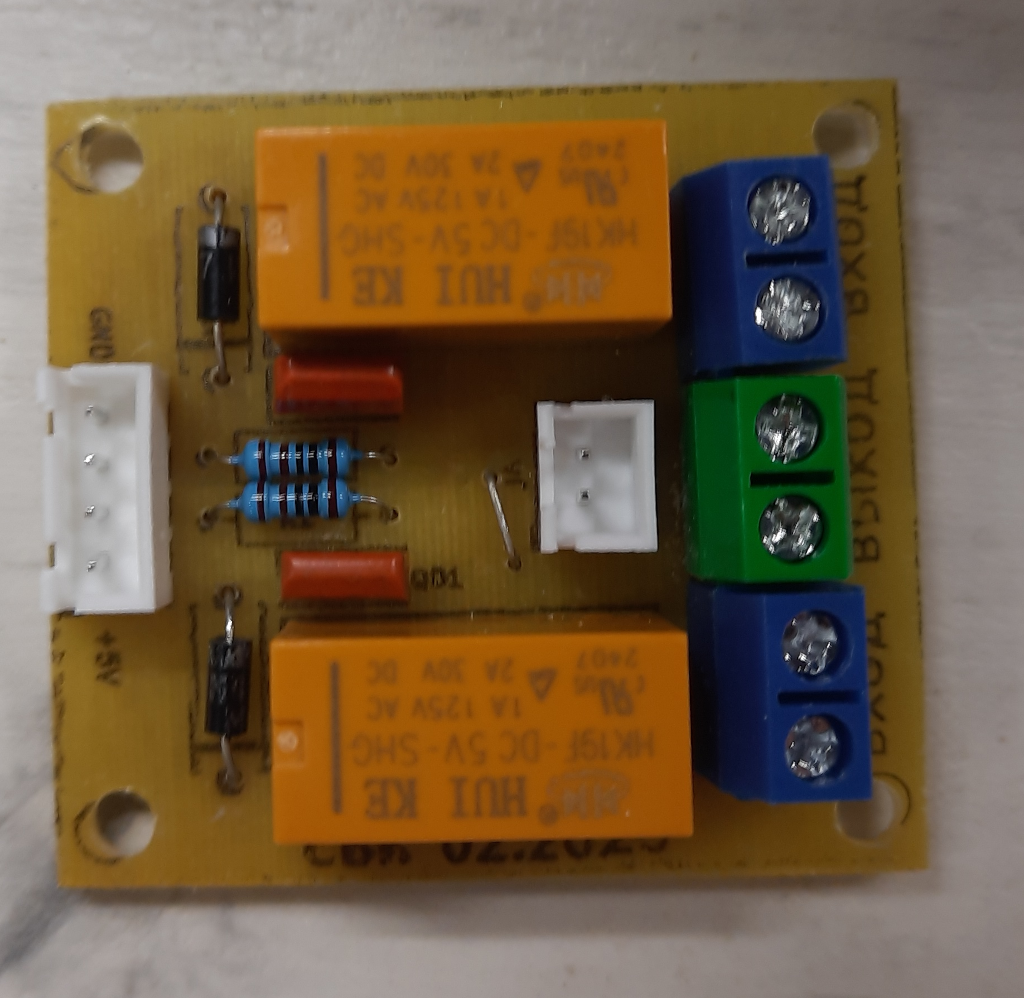

Готовая плата

relay<em>module</em>pcb5.png

Теперь дело за малым - установить в корпус и доработать "прошивку" если потребуется, а оно скорее всего потребуется, так как данный модуль управляется высоким уровнем.

Исходники схемы и платы лежат тут, если вдруг кому надо.
